简介：

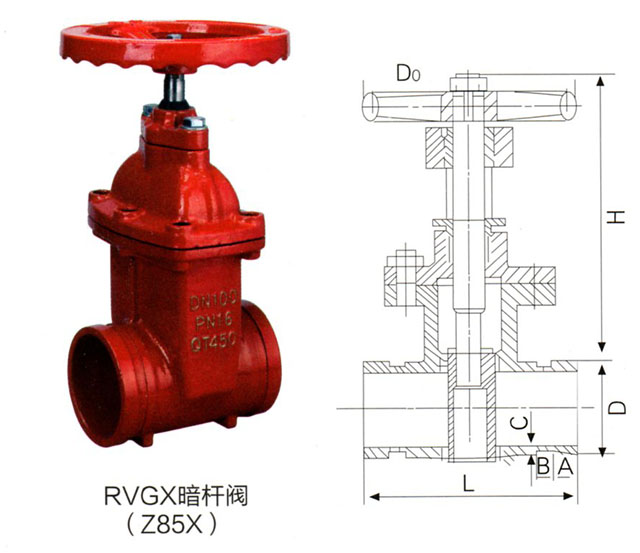

暗杆沟槽闸阀 采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

沟槽闸阀广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

公称通径：DN50mm～DN300mm（NPS2～12）；
　　公称压力：PN10MPa～16MPa；
　　使用温度范围：-29℃-300℃。

尺寸规格

一、结构特点用途

沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全、 可靠、不受安装场地限制、便于管道与阀门的维修保养。有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。

广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。

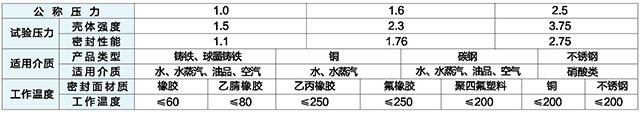

二、主要技术参数

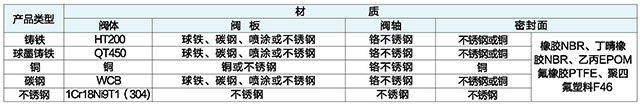

三、主要零件材料

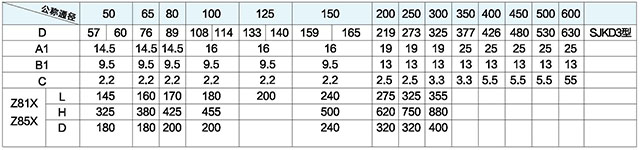

四、主要外形连接尺寸
